Facts & Daten
| Bauherr | ETH Zürich, Institut für Baustatik und Konstruktion, CH-8093 Zürich | |
| Projektleitung | Schällibaum AG - Jessica Bachmann - Gebhard Merk | |
| Ausführung | 2016 | |
| Umfang | Werksabnahme Stahlrahmen / Joche Schlussabnahme des verschweissten Gewerks | |
| Detailbereiche | Ingenieurvermessung |
Projektbeschrieb
Die ETH Zürich hat eine neue Versuchsanlage gebaut. In dieser sollen verschiedene Betonteile getestet werden.

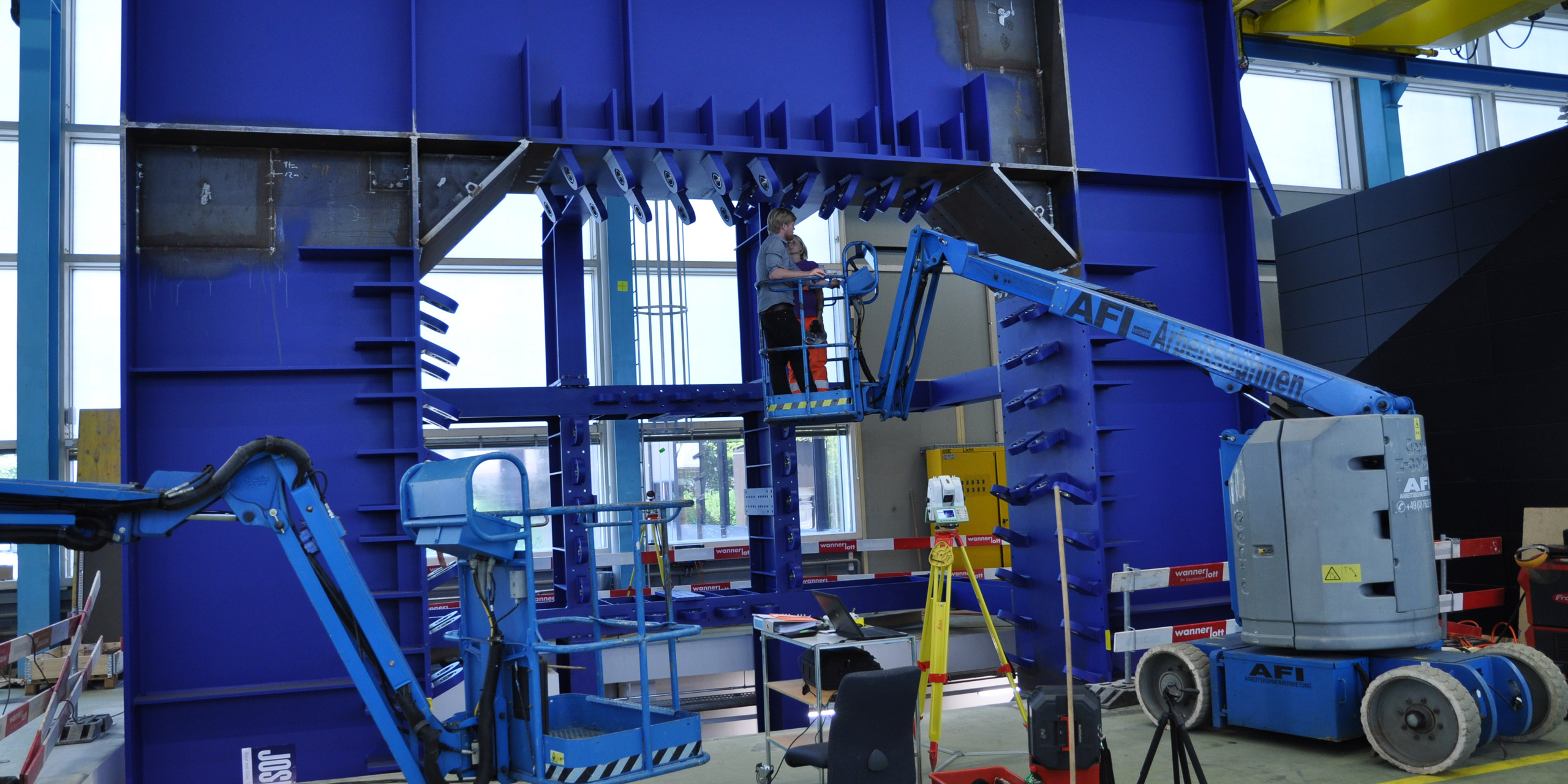

Der 9.6 m x 9.6 m grosse Stahlrahmen wurde in fünf Teilen angefertigt. Vier Teile wurden zu einer Ebene verschweisst und ein Teil wurde ausserhalb dieser Ebene angebracht.
Diese Einzelteile und die Joche wurden noch im Stahlwerk überprüft. Hierbei ging es vor allem um die Gelenkaugen.
Folgendes wurde geprüft:
- Relativer Abstand der Gelenkaugen
- Relative Parallelität
- Absolute Lagegenauigkeit der Gelenkaugen
- Absolute Richtungsgenauigkeit der Gelenkaugen
- Absolute Lagegenauigkeit der Gesamtkonstruktion

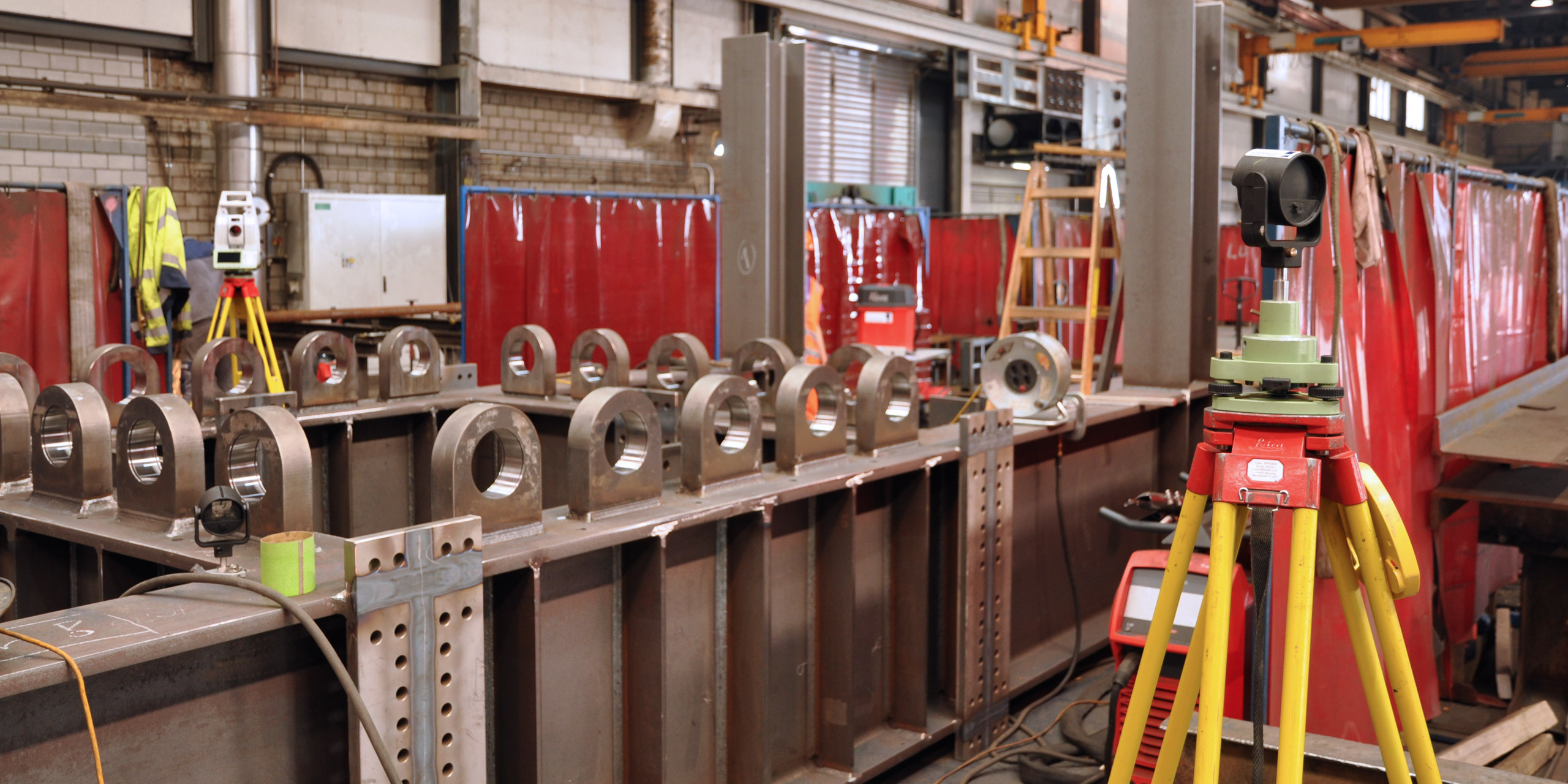

Mit einem extra angefertigten Adapter für das Prisma wurde jedes Gelenkauge von beiden Seiten gemessen, um so den Mittelpunkt und die Neigung der Bohrung zu bestimmen. Aus diesen Werten konnten die oben stehenden Kriterien dann überprüft werden. Nachdem der Stahlrahmen an der ETH verschweisst wurde, mussten die Kriterien nochmals geprüft werden.
Geprüfte Bauteile:
- 4 Stahlramenviertel in der Ebene mit je 20 Gelenkaugen
- 1 Stahlramen aus der Ebene mit 20 Gelenkaugen
- 10 Joche mit je 4 Gelenkaugen
